產品詳情
高性價比，單功能型時間繼電器，延時可通過面板旋鈕直接設定，方便直觀。
2種功能模式可選：A：通電延時B：延時斷開
具有1組延時，2組延時。超寬延時范圍，0.1秒-10天可設定（10個檔位）。
具有AC/DC 12V-240V超寬工作電壓規格可選。
繼電器工作狀態通過LED指示燈指示。
超小體積，僅18mm寬度，35mm卡軌安裝。
應用場合
延時接通線路或斷開線路，比如控制加熱元件的通電時間，水泵的工作時間，風機延時斷開。

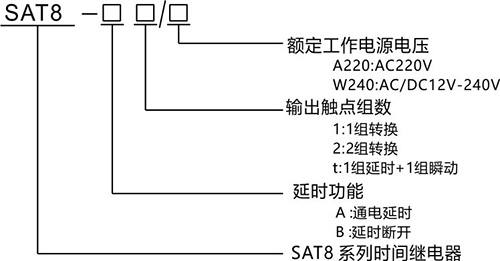

型號含義
技術參數
| SAT8-A1/B1 | SATB-A1/B | SATB-At/Bt | ||
| 功能 | A型：通電延時；B型：延時斷開 | |||
| 電源端子 | A1-A2 | |||
| 額定控制電源電壓 消耗功率 | W240 | AC/DC12-240V(50-60Hz) | ||
| AC10.09-3VA/DC0.05-1.7W | ||||
| 額定控制電源電壓 消耗功率 | A230 | AC 230V(50-60Hz) | ||
| AC max.6VA/1.3W | AC max.6VA/1.9W | |||
| 電源允許波動范圍 | -15%;+10% | |||
| 電源指示燈 | 綠色LED | |||
| 延時范圍 | 0.1秒-10天，常開，常閉 | |||
| 設定方式 | 旋鈕 | |||
| 設定精度 | 10% | |||
| 重復精度 | 0.2% | |||
| 溫度波動誤差 | 0.05%C,at=20℃(0.05%°F,at=68°F) | |||
| 輸出觸點參數 | 1組轉換 | 2組轉換 | 1組延時+1組瞬動 | |
| 1x16A(AC1) | 2x16A(AC1) | |||
| 250VAC/24VDC | ||||
| 最小切換功率 | 500mW | |||
| 輸出繼電器指示 | 紅色LED | |||
| 機械壽命 | 1x10 | |||
| 電壽命(阻性負載) | 1x105 | |||
| 復位時間 | 最大200ms | |||
| 工作環境溫度 | -20℃~+55℃ | |||
| 存儲和運輸環境溫度 | -35℃~+75℃ | |||
| 安裝方式 | 35mm卡軌安裝 | |||
| 防護等級 | IP20 | |||
| 安裝位置 | 任意 | |||
| 安裝海拔高度 | ≤2000米 | |||
| 污染等級 | 2 | |||
| 接線能力 | 1×2.5mm2或2×1.5mm20.4N ·m | |||
| 外形尺寸 | 90mm×18mm×64mm | |||
| 重量 | 1組轉換：W240-60g,A220-59g | |||
| 2組轉換：W240-81g,A220-79g | ||||
| 符合標準 | EN 61812-1,IEC60947-5-1 | |||

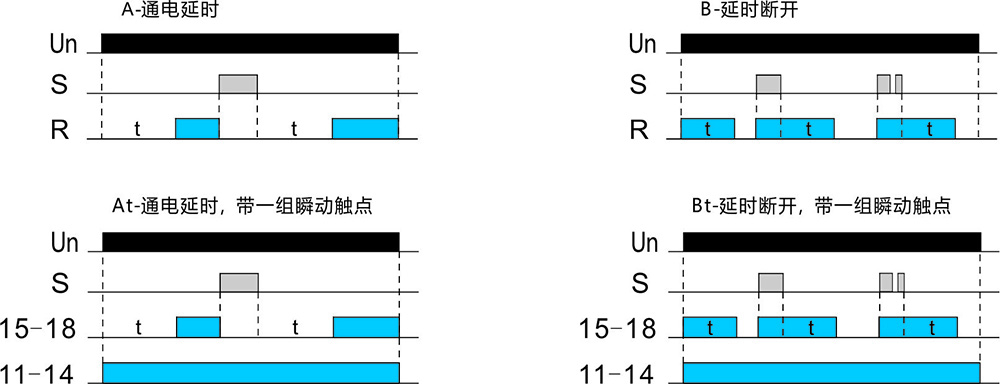

功能圖

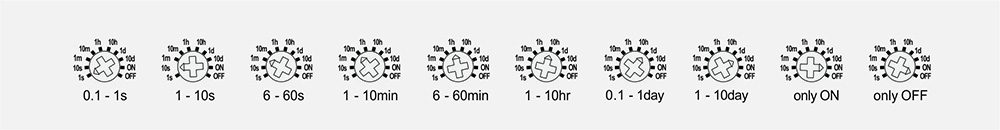

延時設定

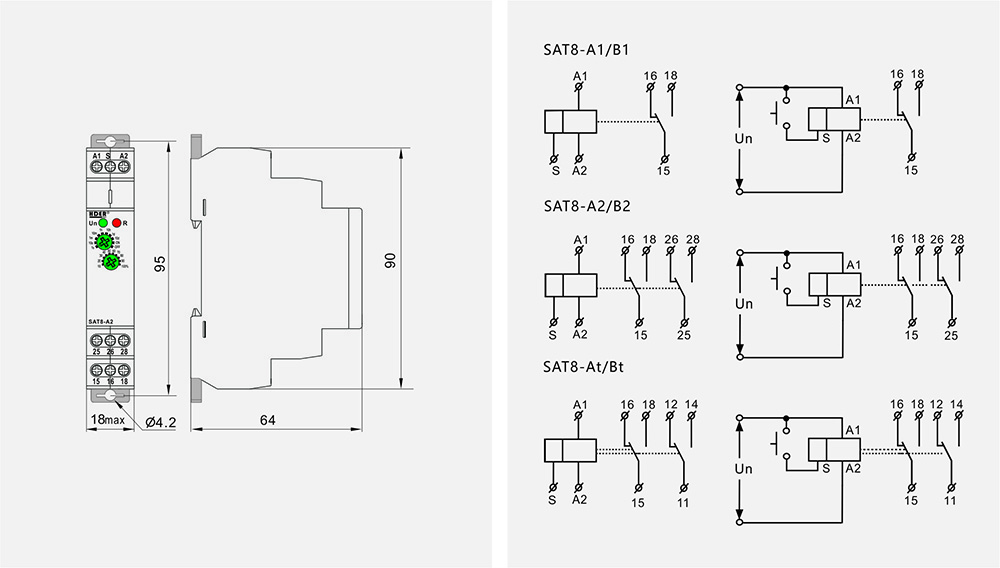

外形尺寸及接線圖
